SISTEMA PER TETTI VENTILATI by STIFERITE

Pannello Isoventilato

Pannello isoventilato

Stiferite Isoventilato è un pannello sandwich costituito da schiuma polyiso rivestita sulla faccia inferiore con fibra minerale saturata e sulla faccia superiore con lo speciale rivestimento Laminglass permeabile al vapore e impermeabile all'acqua.



Al di sotto del rivestimento in Laminglass, sono inglobati all’interno della schiuma due listelli di legno OSB/3, di dimensioni 45 x 15 mm, posti a correre lungo l’intera lunghezza del pannello con interasse di 600 mm.

Le linee tratteggiate presenti sul rivestimento superiore permettono di identificare la posizione dei  listelli



Formato:1200 x 2400 mm

Spessore variabile tra 50 e 140 mm.



Il pannello è battentato ad “L” sui lati lunghi.



Scheda Tecnica

DOP - Dichiarazione di Prestazione

Scheda di Sicurezza



Per coperture ventilate ma non solo...

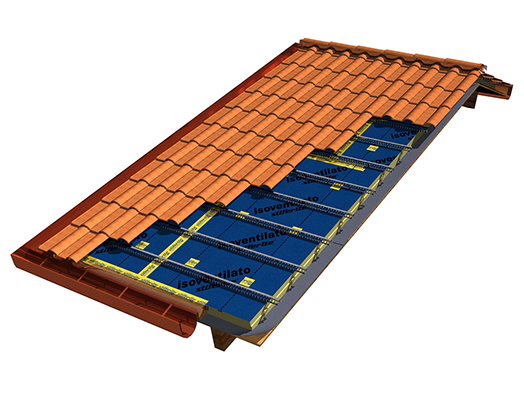

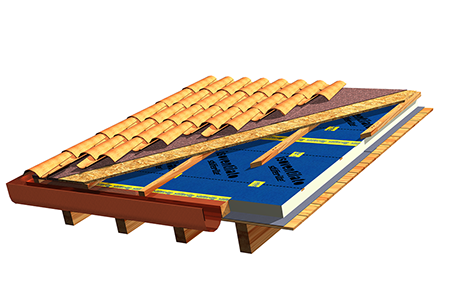

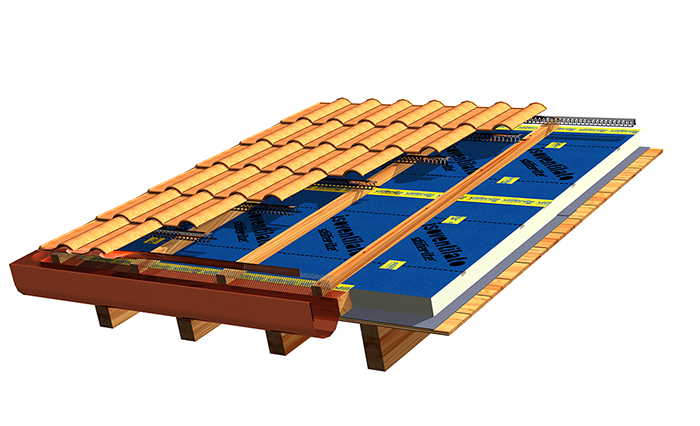

Il pannello Stiferite Isoventilato è stato sviluppato soprattutto per rendere più rapida, sicura ed efficiente la posa in opera di coperture ventilate su profili metallici, che sono parte integrante del Sistema Isoventilato, o su i tradizionali listelli in legno qualora sia ritenuta utile una maggiore altezza della camera di ventilazione.



I listelli in legno inglobati nella schiuma dei pannelli Isoventilato agevolano qualsiasi tipo di fissaggio a strutture edilizie eliminando l'effetto dei ponti termici in corrispondenza di tasselli o profili. Questa caratteristica rende idonei i pannellli Isoventilato a tutte le apllicazioni che risultano agevolate dalla facile individuazione della linea di fissaggio in corrispondenza dei listelli in OSB.

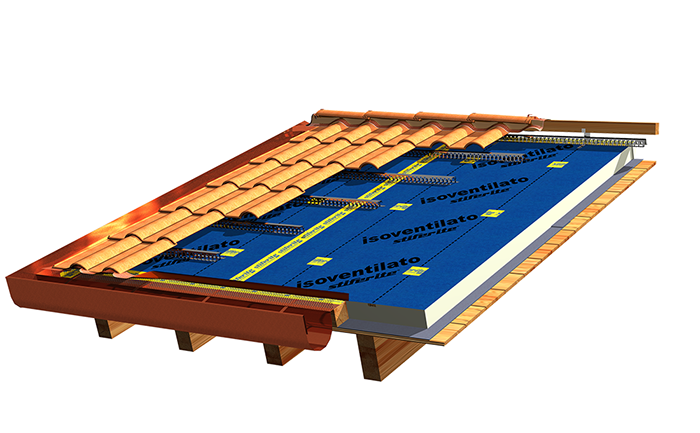

Sistema Isoventilato

Il Sistema Isoventilato dispone di una vasta gamma di accessori studiati appositamente per garantire la corretta ventilazione e l'impermeabilità della copertura.

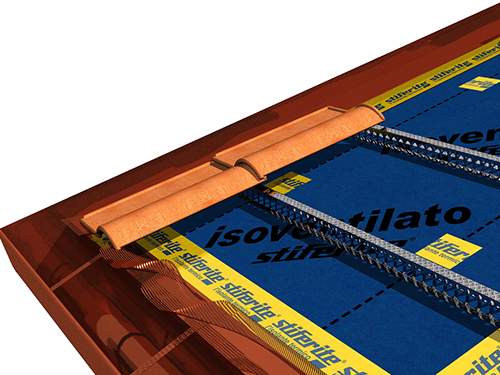

Profilo omega

in zinco magnesio a ventilazione maggiorata per il supporto degli elementi di copertura



Dimensioni:

2,4 m x 3,8 cm

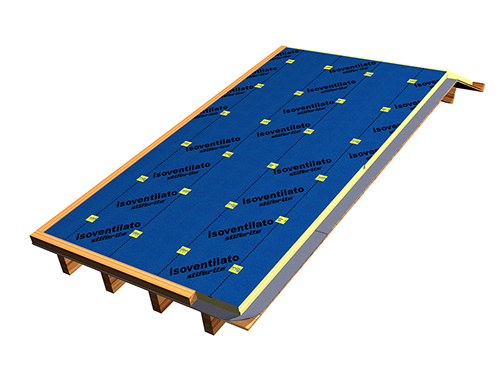

Isoventilato Tape nastro sigillante adesivo ad alte prestazioni

in PE armato e collante acrilico, per giunzioni pannelli.



Dimensioni:

25 m x 10 cm

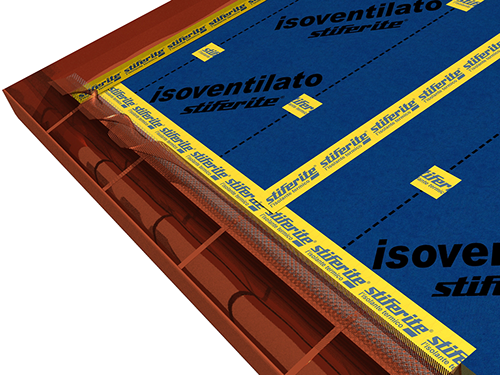

Parapasseri a pettine

Griglie universali in polipropilene a doppia fila di denti sfalsati

Senza rialzo:

Dimensioni

lunghezza 1 m

altezza 7  o 11 cm,

Con rialzo da 3 cm:

Dimensioni

lunghezza 1 m

altezza 10  o 14 cm

Banda in alluminio plissettato

per colmi areati, forata e verniciata tinta cotto.



Dimensioni:

5 m x 40 cm



Parapasseri universale

in lamiera stirata e zincata per ventilazione e supporto elementi a pettine.

Dimensioni:

2 m x 4 cm

Isotelo VB

con freno vapore impermeabile

all’acqua.

Fornito in bobina.



Dimensioni:

50 m x 1,5 m

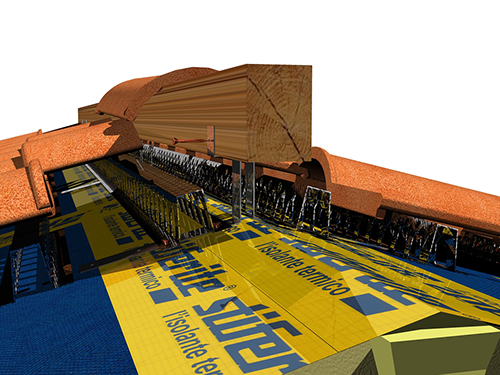

Portalistello colmo universale

per la realizzazione di colmi ventilati.

Dimensioni:

sella: 5 x 2,5 cm

supporti: 19 cm

Schiuma poliuretanica per riempimento colmi

Tytan Gun

bombole per applicazione a pistola

Tytan STD B3

bombole per applicazione con cannuccia



Capacità: 750 ml

Silicone neutro

da esterno per sigillatura dei bordi

dei pannelli.

Cartucce da 300 ml





manuale per sistema isoventilato

Scarica il Manuale che descrive tutte le fasi di posa del Sistema Isoventilato con profili omega:

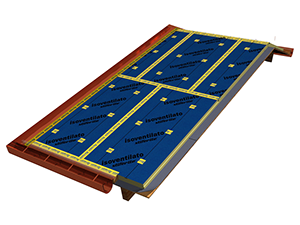

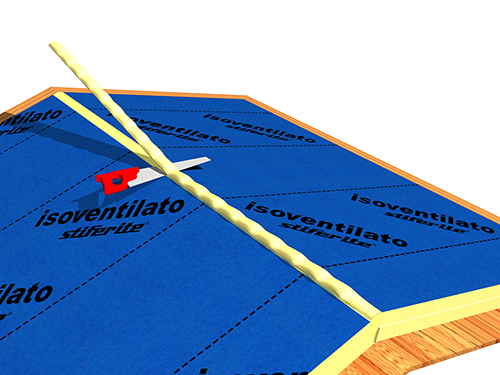

  • posa e taglio dei pannelli,

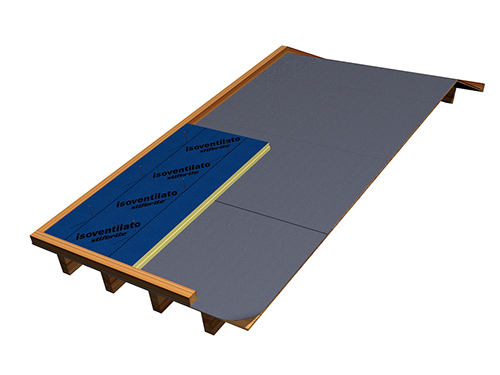

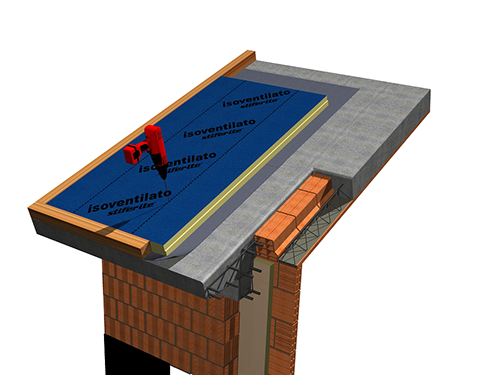

  • fissaggio dei pannelli ai diversi supporti (laterocemento, legno, cemento),
  • siliconatura e impermeabilizzazione dei giunti,

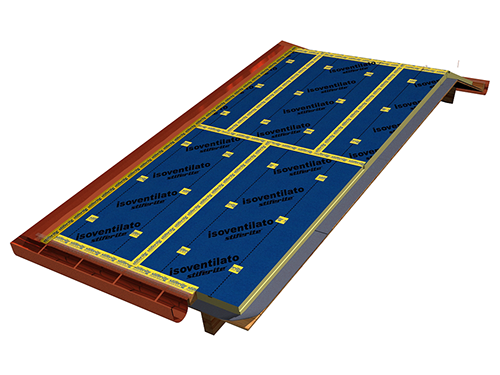

  • posa e fissaggio dei profili di ventilazione,

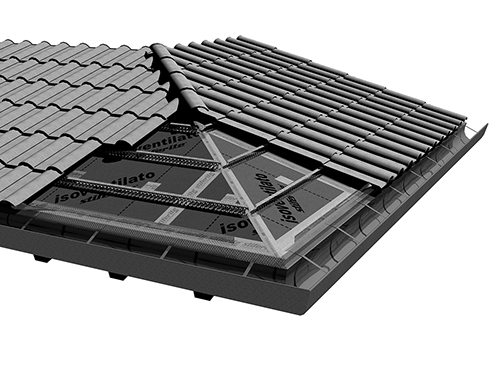

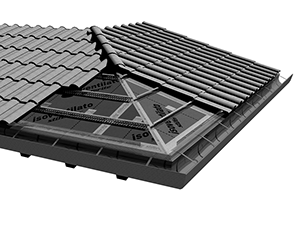

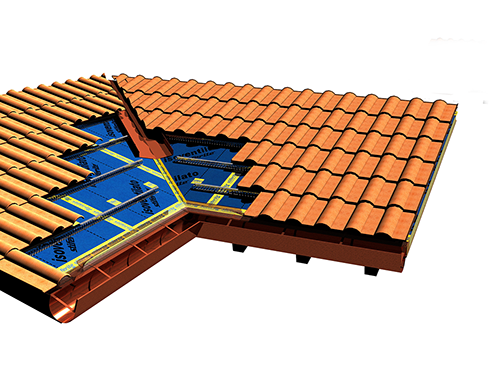

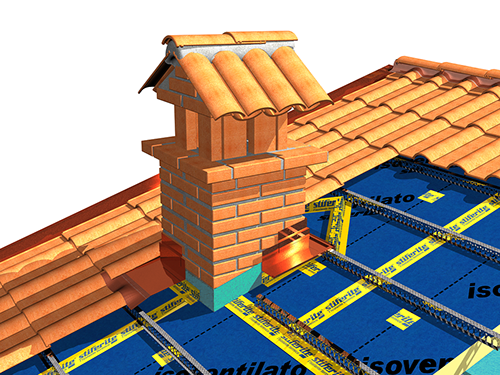

  • punti particolari (gronde, colmo, camini, compluvi e displuvi, ecc.)
  • posa degli elementi di copertura
manuale per sistema isoventilato

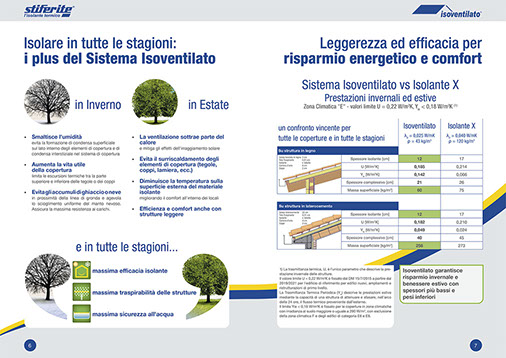

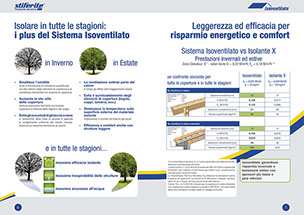

Scarica il Depliant Isoventilato:

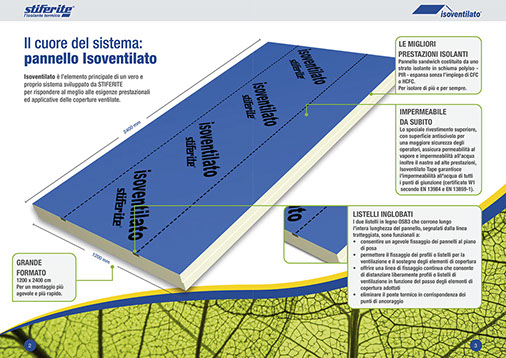

  • il cuore del sistema

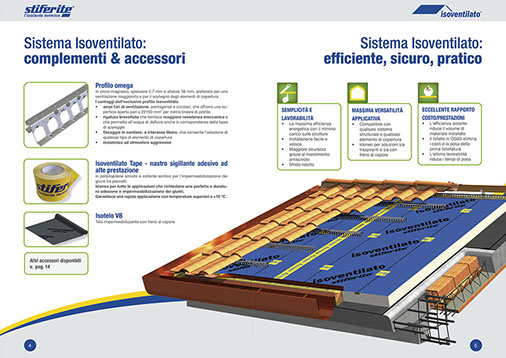

  • complementi & accessori
  • efficiente, sicuro, pratico
  • i plus del Sistema Isoventilato

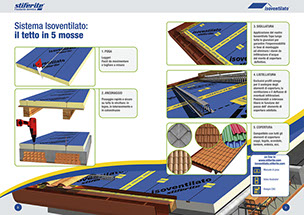

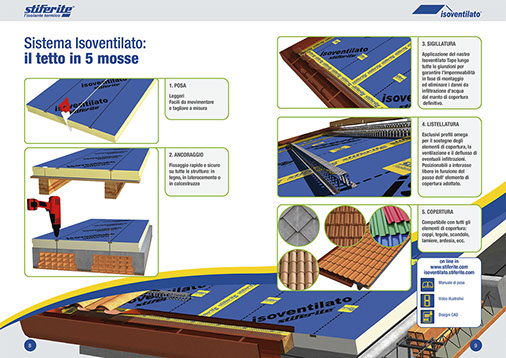

  • il tetto in 5 mosse

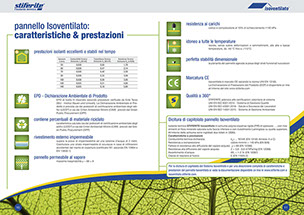

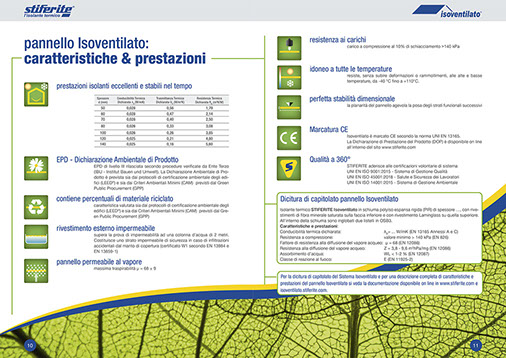

  • caratteristiche & prestazioni

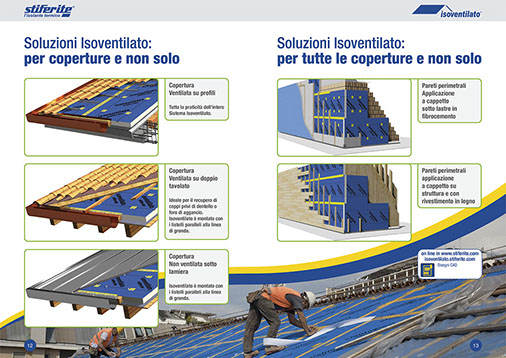

  • soluzioni con Isoventilato

Scarica il Quaderno Tecnico Soluzioni isolanti STIFERITE e conformità ai Criteri Ambientali Minimi - DM 11/10/2017



Requisiti CAM dei pannelli isolanti STIFERITE

STIFERITE ha scelto di attestare la conformità ai CAM della propria gamma produttiva adottando la prima modalità di verifica citata dal legislatore: la dichiarazione ambientale di prodotto - EPD - di tipo III conformi alla norma UNI EN 15804 e alla norma ISO 14025.



É una procedura complessa, che prevede il coinvolgimento e la verifica di un Ente Terzo, e che è stata applicata all’intera gamma produttiva STIFERITE dando origine a 14 EPD che dettagliano, oltre ai requisiti previsti dai CAM, gli impatti ambientali specifici di ciascuna tipologia di pannello.

manuale per sistema isoventilato

Scarica EPD Isoventilato:



La conformità dei pannelli STIFERITE Isoventilato ai criteri stabiliti dall’art. 2.4.2.9 Decreto 11 ottobre 2017 - “Criteri ambientali minimi per l’affidamento di servizi di progettazione e lavori per la nuova costruzione, ristrutturazione e manutenzione di edifici pubblici” è attestata mediante il rilascio dell’EPD di tipo III disponibile online.



I requisiti relativi ai CAM sono riportati a pag. 3 alla voce “Additional Declaration”.

Si dichiara pertanto che i pannelli STIFERITE Isoventilato, valutati nello spessore medio di 93 mm,

  • non contengono ritardanti di fiamma che siano oggetto di restrizioni o proibizioni previste da normative nazionali o comunitarie.
  • non sono prodotti con agenti espandenti aventi potenziale di riduzione dell’ozono superiore a zero.
  • non sono formulati con catalizzatori al piombo
  • la quantità minima di riciclato, misurata sul peso del prodotto isolante, è pari al 2,16 %.



Video 3D

animazione posa tetto ventilato

Il video, realizzato in animazione 3D, illustra la versatilità del Sistema Isoventilato che permette, con diversi sistemi di posa sia la realizzazione di coperture ventilate su profili metallici, previsti come accessori del Sistema Isoventilato, e sia su listelli in legno per ventilazioni maggiorate.

Disegni CAD

Isolamento a cappotto su struttura lignea

Copertura a falda su solaio in laterocemento

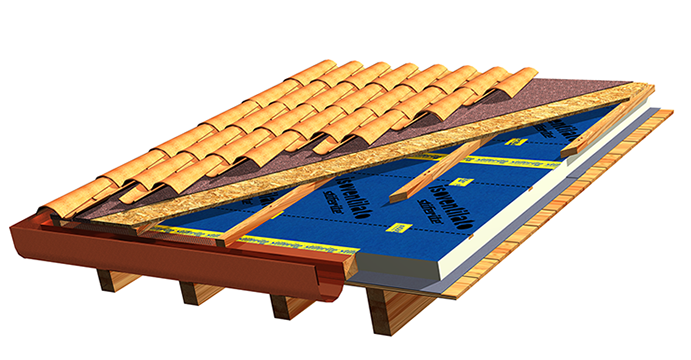

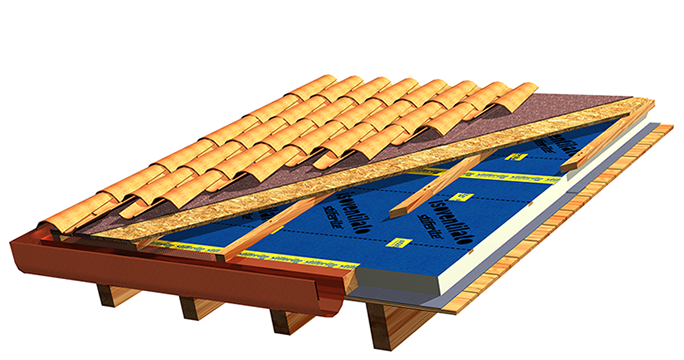

Copertura a falda ventilata con doppia listellatura

Copertura a falda ventilata con coppi su supporto in OSB

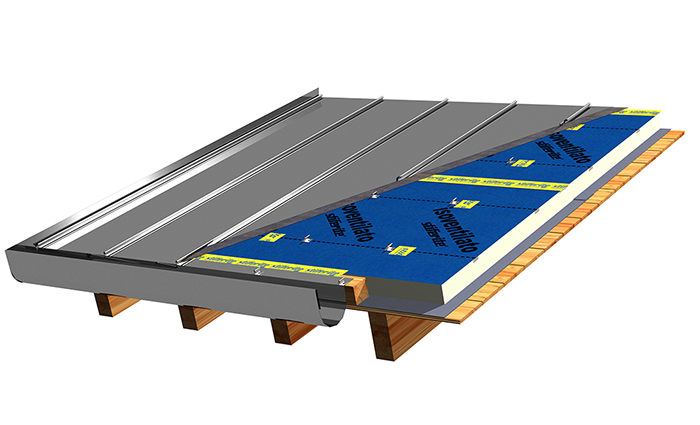

Copertura a falda non ventilata con lamiera
